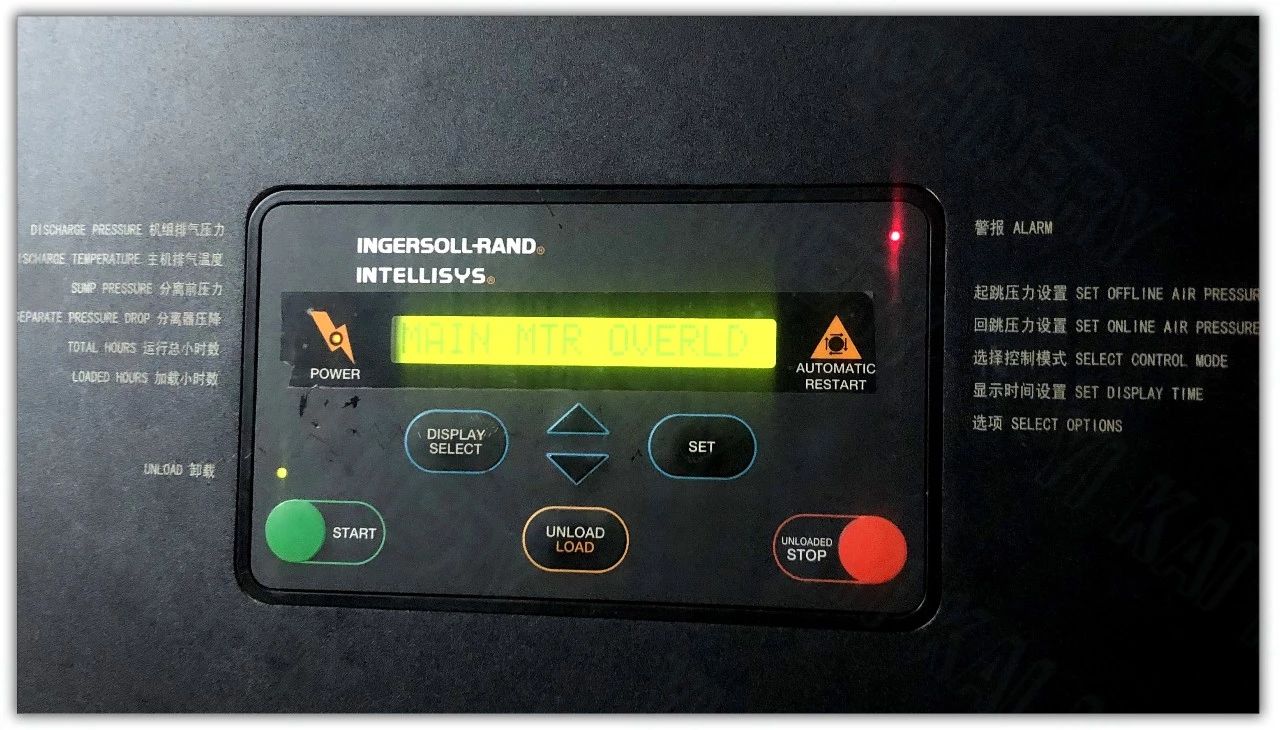

2.UNLOADED STOP
无负荷运行10—20分钟后按下“停止”按钮 使空压机停止运行
3.START启动
如果显示屏显示“Ready To Start”,按下此按钮使空压机启动。如有足够用气量要求,空压机启动便自动加载。
4.STOP停机
按此按钮将激活卸载停机顺序。如空压机正在加载运行,则先卸载,维持卸载运行10到30秒(可调节),然后停机。如空压机已在卸载运行,则立即停机。
5.UNLOAD卸载
按此按钮将使空压机卸载并维持卸载状态。显示屏显示机器在“Running Unloaded”(卸载运行)及“Mode:UNLOAD”(模式:卸载)。
6.LOAD加载
如空压机已在运行且“Discharge Pressure”(排气压力)小于“Online Pressure”(回跳压力),则按此按钮将使空压机加载。同时也会使空压机回到由“Mode of Operation”(运行模式)设定点规定的运行模式。利用其它五个按钮可供操作者选择多种不同功能,令机器进入各种运行状态。每个按钮的作用由当时的屏幕显示及正在执行的那个功能所决定。
7.ARROWS箭头按钮
这些上下箭头按钮具有与显示屏有半相关的多种功能,当屏幕上出现功能表时,箭头按钮用来上下选点表上的项目。
8.DISPLAY BUTTONS 显示按钮
显示屏幕下面三个按钮的功能是改变紧接在它们上面的屏幕最下一行的显示字符,并由这些字符定义。
CURRENT STATUS 屏幕是控制器的“正常”显示状态。
CURRENT STATUS 参数项
Package Discharge Temperature 机组排气温度
Airend Discharge Temperature 主机排气温度
Injected Temperature 喷油温度
Sump Pressure 分离前压力
Separator Pressure Drop 油分离器压降
Coolant Filter 油过滤器
Invet Vacuum 进气负压
Inlet Filter 进气过滤器
Total Hour 总运行小时
Loaded Hour 加载小时
%Load Modulation 加载调节百分比
Software Title and Version 软件名称及版本
如30秒内不按任何按钮,控制器便自动从其它屏幕回到CURRENT STATUS屏幕。
当发生报警时,ALARM 字样将在显示屏幕上闪烁,并用上面所示大号字体显示,显示信息还指出引起报警的原因。
按STATUS按钮,显示器上将出现STATUS(状态)屏幕,而ALARM按钮还在,说明报警仍存在,报警状态列出发生报警当时的空压机工况。上下移动箭头按钮便可看到所列各项的名称和数值,按ALARM按钮显示器将回到ALARM屏幕和RESET按钮。操作者要按RESET按钮两次,才能使ALARM屏幕复位。
